| DDZ1系列單片通電電磁制動器 |
| |
|
產品名稱： |

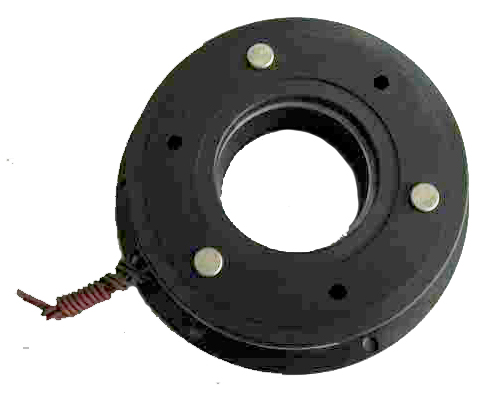

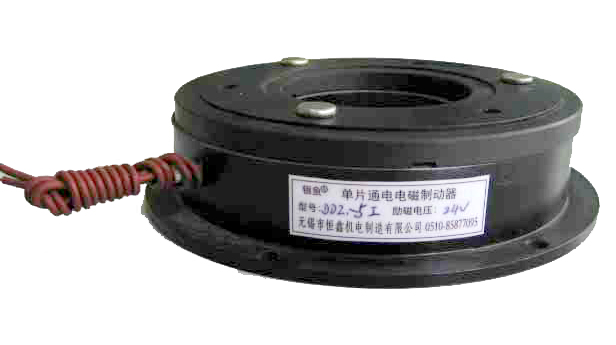

DDZ1系列單片通電電磁制動器 |
產品簡述：
一、 用途與作用
DDZ1系列單片通電電磁制動器用于各類機械傳動系統中，起快速制動、保持、定位、高頻運轉作用。
制動器由磁軛、線圈、摩擦片、銜鐵、聯結等組成，線圈通電時產生磁通吸合銜鐵，從而產生力矩達到制動的目的。
二、 該制動器屬干式，必須在無油狀態下工作；與制動器配合的軸孔與軸的精度為H8/h7；制動器主、從部 分需固定，不得有軸向竄動，應保證同軸度及工作氣隙δ。

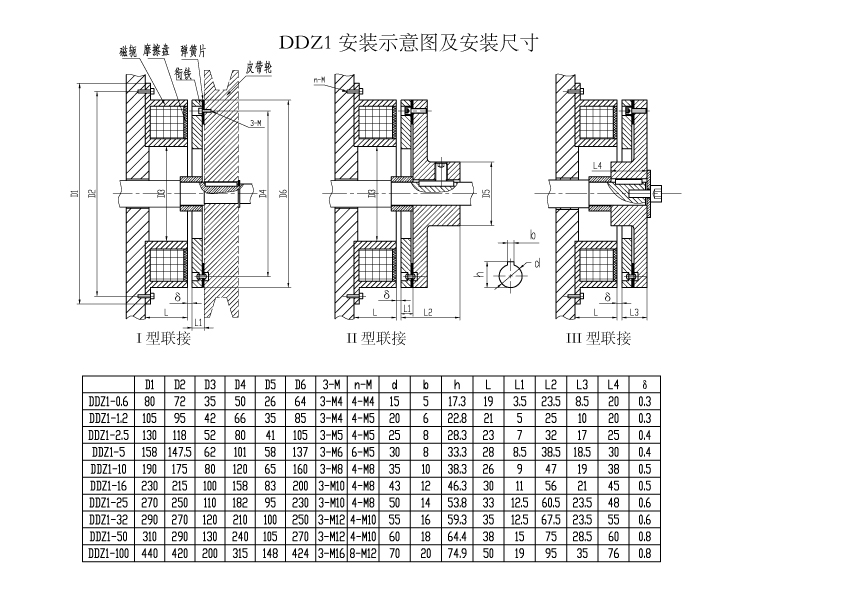

點擊查看安裝尺寸圖
技術參數:
|
規 格 |
DDZ1 |
DDZ1 |
DDZ1 |
DDZ1 |
DDZ1 |
DDZ1 |
DDZ1 |
DDZ1 |
DDZ1 |
DDZ1 |
|
數 據 |
-0.6 |
-1.2 |
-2.5 |
-5 |
-10 |
-16 |
-25 |
-32 |
-50 |
-100 |
|
額定力矩Me(Nm) |
6 |
12 |
25 |
50 |
100 |
160 |
250 |
320 |
500 |
1000 |
|
額定功率P20℃(W) |
13 |
16 |
20 |
32 |
40 |
45 |
54 |
60 |
80 |
100 |
|
額定電壓Dc(V) |
24 |
|
允許最大相對轉速 |
6000 |
4000 |
3500 |
3000 |
2500 |
2500 |
2500 |
2000 |
2000 |
1500 |
| | |
|
|
